大型陳腐垃圾篩分處理滾筒篩技術解析
發布時間:2021-06-04
來源:鄭州仲程環保設備有限公司
目前多數的陳腐垃圾處理篩分機均為圓筒形篩分機,其包括傳動機構、支架及篩體,篩體是一個表面均勻分布篩孔的圓管形篩子,篩體兩端分別設有左、右端架,左、右端架上分別設有與篩體軸線垂直的滾道,傳動機構包括由電機帶動的主動摩擦輪和從動摩擦輪,左、右端架的滾道放置于篩體底部左右兩側的從動摩擦輪和主動摩擦輪上,篩體橫向放置且與水平面傾斜,主動摩擦輪和從動摩擦輪分別放置在支座上,各支座均安裝在支架上,工作時電機帶動主動摩擦輪轉動,主動摩擦輪轉動帶動篩體轉動,篩體轉動帶動從動摩擦輪轉動,垃圾由篩體高位的一端輸入,隨著篩體的轉動逐漸向低位端移動,這個過程中,垃圾中的灰粉和腐殖物從篩孔中篩出,由底部的粉狀物收集斗收集,其余的塊狀及軟體物料由低位端排出。這種篩分機的缺點是:分揀率低,分選后依然是混合垃圾,只是篩分出了做堆肥用的灰土,而垃圾中為數眾多的軟體物和塊狀物仍混合在一起,須靠人工分離,沒有起到充分的分揀作用。

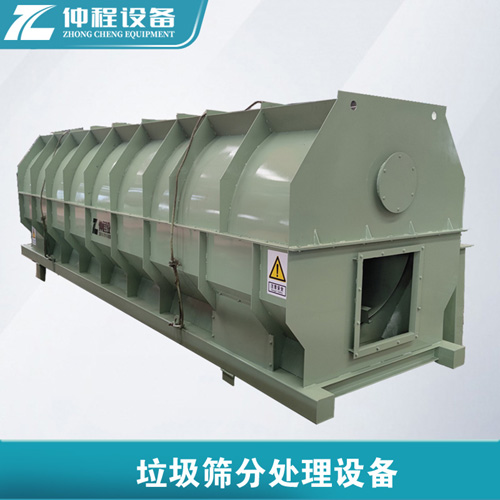

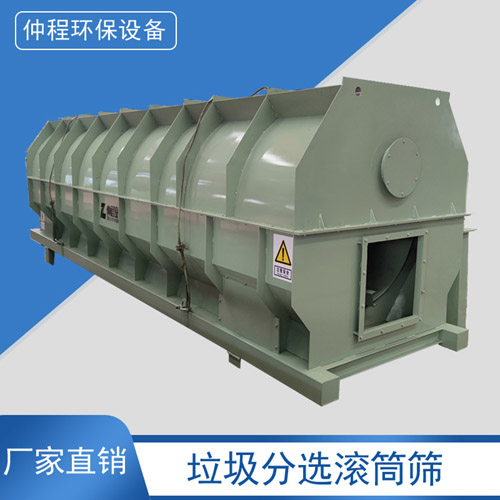

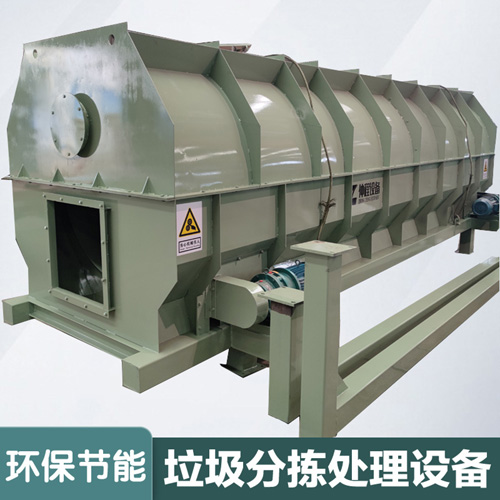

鄭州仲程環保在多年的陳腐垃圾處理設備生產經驗中結合客戶反饋使用效果,研發改進型大型填埋垃圾滾筒篩分機,其篩分垃圾充分且分揀率比之前技術有明顯提高。包括篩體、支架及傳動機構,篩體橫向放置且與水平面傾斜,篩體左端高于右端,篩體的左右兩端分別設有圓筒形左、右端架,左、右端架上分別設有一圈凸出的第一、二滾道,左端架的左端口為進料口,右端架的右端口為出料口,傳動機構包括由電機帶動的主動摩擦輪和從動摩擦輪,左、右端架的第一、二滾道分別放置于篩體底部左、右兩側的從動摩擦輪和主動摩擦輪上,主動摩擦輪和從動摩擦輪分別放置在支座上,各支座安裝在支架上面,篩體是由若干個篩板和若干個條板組成的多棱柱筒形篩板固定架連接而成,所述篩板安裝于篩板固定架的條板上。
另外在各篩板上分別設有若干個篩孔,位于篩體左邊的支架上安裝有風機,所述風機正對著進料口。其中位于篩體下面的支架上安裝有激振器。篩體固定架左端面沿徑向設有一圈與左側端面呈銳角的切刀。第一、二滾道分別放置在兩個所述主動摩擦輪上和兩個所述從動摩擦輪上。篩板固定架為六棱柱或八棱柱形。篩板與篩板固定架通過螺栓連接固定,篩孔設置于篩板的中心區域。篩體下端連接一細小垃圾接收架。
此款改進型大型填埋垃圾滾筒篩分機將進入篩體進料口的垃圾通過主動摩擦輪摩擦傳動帶動篩體轉動,垃圾在篩板的作用下轉向篩體內腔上方一定位置落下,細小的垃圾通過篩孔漏出,由于篩板固定架為多棱柱筒形,其多個支點上可固定不同的篩板,形成不同角度的滾篩,大塊的垃圾沿篩板斜面下滑再流出篩體出料口,在大塊垃圾下落的同時,風機將軟體物等從篩體右端的出料口吹出篩體,這樣篩分的垃圾充分且分揀率高。
